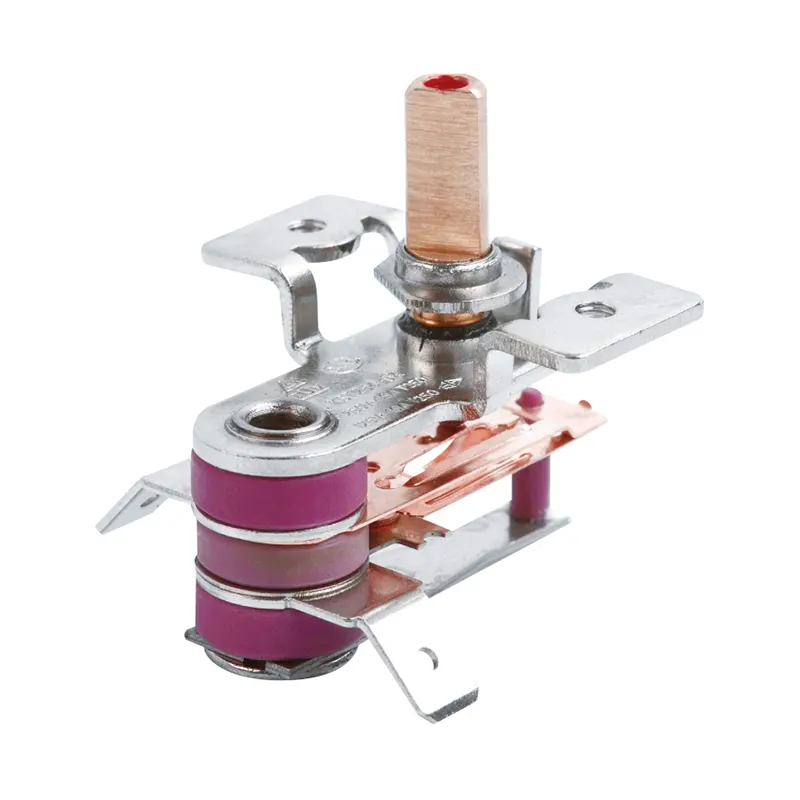

Contrôleur de température pour fer à vapeur électrique

Spécifications de performances techniques

Qualité à haut rendement

Matériaux et normes de construction

Rivets de contact en alliage d'argent : comportent des contacts en oxyde d'argent-cadmium (AgCdO) ou en nickel-argent (AgNi) pour empêcher le soudage à l'arc, les piqûres et l'oxydation sous des charges capacitives et résistives élevées.

Base en stéatite de haute qualité : le corps en céramique isolante est fabriqué selon des tolérances dimensionnelles strictes et ne rétrécira pas, ne se fissurera pas et ne se ramollira pas lors d'un fonctionnement continu à des températures supérieures à 200 °C.

Assemblage bimétallique sans fluage : les bandes bimétalliques estampées avec précision garantissent une action de commutation nette et décisive sans micro-arc, minimisant ainsi les interférences radio (RFI) et réduisant l'usure des contacts.

Contrôle qualité et tests de conformité

Chaque lot de la ligne de production automatisée est soumis à une vérification en usine à 100 % avant l'emballage :

Normes internationales : conforme aux normes UL 60730-1, VDE (EN 60730-1), CE, CQC, RoHS 2.0 et REACH.

Étalonnage thermique : testé dans des bains d'huile ou d'air à température contrôlée pour vérifier que les points d'ouverture et de fermeture répondent aux spécifications.

Tension de tenue diélectrique : soumis à un test de claquage haute tension de 1 500 VCA pendant 60 secondes.

Paramètre du produit

Guide de sélection en ingénierie

Lors de la sélection d'un contrôleur approprié pour un fer à vapeur électrique, assurez-vous de la compatibilité concernant les dimensions de l'arbre du contrôleur de température du fer à vapeur électrique, la charge nominale actuelle, le temps de réponse thermique et la configuration de montage. Reportez-vous aux étapes ci-dessous pour déterminer les exigences spécifiques.

Étape 1 : Sélectionnez le mécanisme de fonctionnement

Thermostat bimétallique réglable : sert de composant de contrôle principal, se connectant directement au cadran actionné par l'utilisateur. Permet un réglage continu de la température de la semelle sur tous les réglages de tissu allant du nylon/soie au lin/coton.

Interrupteur à action instantanée à température fixe : fonctionne comme un limiteur de température de sécurité auxiliaire ou un dispositif de coupure d'ébullition à sec. Installé sur la chaudière du générateur de vapeur ou sur la zone de chauffage d'appoint de la semelle, il coupe définitivement ou temporairement le circuit en cas de surchauffe.

Étape 2 : Déterminer la plage de température

Le différentiel de température détermine la stabilité du débit de vapeur et évite les commutations fréquentes :

Réglage haute température (160°C – 230°C) : convient aux applications sur coton, lin et vapeur continue.

Réglage à température moyenne (110°C – 160°C) : Convient aux mélanges de laine et de polyester.

Réglage basse température (50°C – 110°C) : Convient aux fibres synthétiques. Un différentiel plus petit (± 3°C) est nécessaire pour éviter une chute soudaine de température lorsque l'eau entre en contact avec la semelle.

Sélection différentielle

Large différentiel (8°C – 12°C) : recommandé pour les fers à sec afin de réduire la fréquence de commutation et de prolonger la durée de vie des contacts en argent.

Différentiel étroit (3°C – 5°C) : convient aux fers à vapeur haute puissance pour garantir une réponse thermique immédiate lorsque l’eau pénètre dans la chambre à vapeur.

Étape 3 : faire correspondre la forme et la structure de montage

Type d'arbre : les options incluent des arbres à coupe en D, des arbres à fentes croisées ou des arbres moletés.

Longueur de l'arbre et angle de rotation : Les longueurs d'arbre standard vont de 10 mm à 30 mm. Les options de rotation incluent 180°, 270° ou 300°.

Support de montage : présente une conception à base plate avec un espacement standard des trous de 28 mm ou 36 mm. Des supports de montage personnalisés décalés ou pliés sont disponibles pour les fers compacts.

Étape 4 : Configuration et espacement des terminaux

Largeur des bornes : bornes à languettes standard de 6,3 mm (1/4") ou 4,8 mm (1/10").

Angle terminal : 0° (horizontal/droit), 45° (incliné) ou 90° (vertical). Les dispositions verticales réduisent l'empreinte horizontale des fers à profil bas.

Étape 5 : Options de compensation thermique

Pour les fers à vapeur de forte puissance (2 000 W – 2 800 W), l’injection d’eau froide peut provoquer un décalage thermique sur la surface de la semelle avant que la chaleur ne soit conduite vers le bilame. Non compensé : convient aux fers à sec standards et aux fers de voyage légers.

Avec compensation résistive interne : un élément chauffant intégré accélère la réponse du bilame lors des cycles de vapeur à haute intensité, maintenant ainsi une température stable de la semelle.

Demander des échantillons et des devis techniques

Pour demander des échantillons d’ingénierie calibrés ou obtenir un devis dans les 24 heures, veuillez fournir les détails suivants à notre équipe technique :

Dimensions des bornes et angle d'orientation

Demande annuelle estimée

Exigences de charge électrique (tension et courant)

Plage de température de fonctionnement et exigences de différentiel de température
